קו ייצור פאנלים סולאריים הרכב קו ייצור של פאנלים סולאריים 100MW:

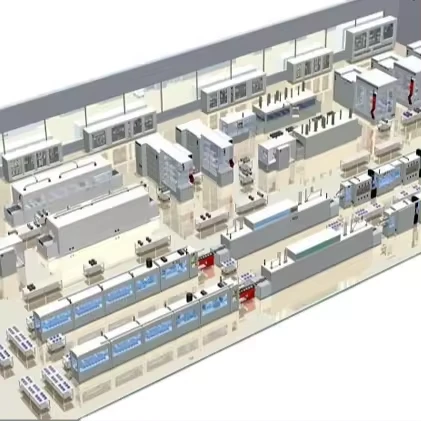

100MW solar panel production line composition:

הרכב קו ייצור של פאנל סולארי 100MW:

מפרט קו ייצור:
1. קו ייצור מודול 100MW (1).
2. פעימה: פחות או שווה ל-45 שניות/חסימה.
3. סוג הפאנל המיוצר: פאנל סולארי רגיל של תאים מלאים/חצי תאים.
4. גודל תא שמש: 166-210מ"מ.
5. גודל פאנל סולארי: L(1956~2300 מ"מ) x W(990~1200 מ"מ) x T(25~45 מ"מ).
6. סוג סרט שמש: סרט ריתוך שטוח;

סקירת קו ייצור:

לפני הלמינציה: אזור טעינת זכוכית, אזור טעינת EVA, הגדרת סוג, אזור הלחמת אוטובוס, אזור טעינת EVA ולוח אחורי, אזור בדיקה ותיקון EL/VI טרום-שכבתי, מחסנית (תהליך אחסון רכיבי קו ייצור במטמון), מערכת מסועים
לאחר למינציה: אזור חיתוך והדבקה ומסגור, אזור ריתוך והדבקה של קופסאות צומת, קו אשפרה, אזור ניקוי ובדיקה, אזור פחיות, מערכת מסועים

100MW solar panel production line composition:

הפונקציה של מכונות ראשיות

לא.	שם הציוד	תיאור
1	מחרוזת תאים אוטומטית	מחרוזת תאים אוטומטית לריתוך תאים סולאריים של 5, 6, 9, 10, 11, 12 bb לתוך מחרוזת תאים סולאריים באופן אוטומטי בחיבור סדרתי לפי הפרמטרים שנקבעו.
2	מכונת חיתוך והנחת EVA אוטומטית	מכונת חיתוך והנחת EVA אוטומטית מורכבת ממסוע תמסורת זכוכית, מנגנון מיקום, חיתוך אוטומטי ו מנגנון ניקוב והנחת אוטומטי וכו'.
3	למינציה	למינטור משמש למינציה של פאנלים סולאריים.
4	מכונת מסגור	מכונת מסגור משמשת למסגור מודול PV באופן אוטומטי.
5	עגלות של קו ייצור פאנלים סולאריים	עגלות של קו ייצור פאנלים סולאריים משמשים להובלת זכוכית / מודולים / פאנל בשלבי ייצור שונים.
6	בודק IV	בודק IV משמש בעיקר לבדיקה ולתעד פרמטרים של ביצועי מודול תאים סולאריים.
