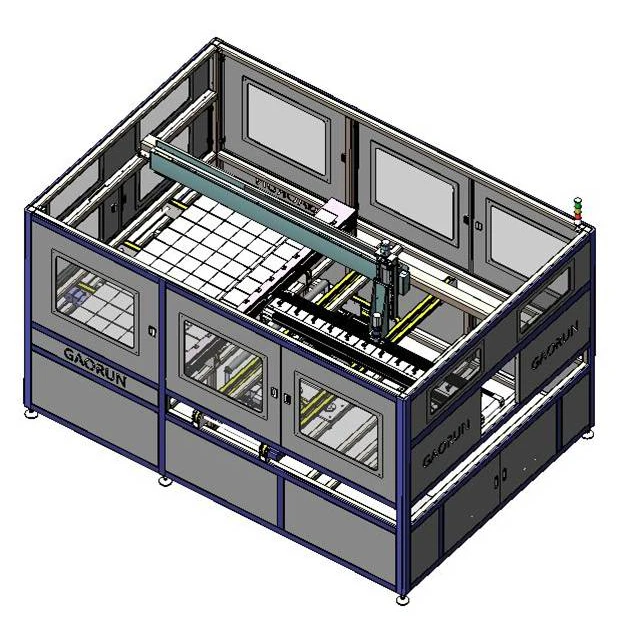

פריסה אוטומטית

פונקציה ומבוא

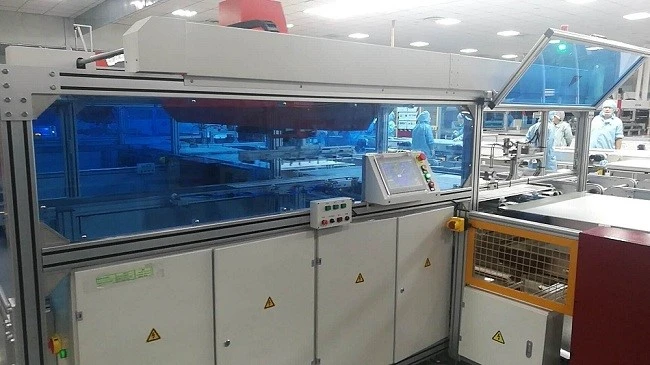

מכונת פריסה אוטומטית עם קצה ארוך קדימה, היא אחד לאחד המתאימה למכונת מיתרים אוטומטית. הקצה הארוך של מחרוזת התא מקביל לקצה הארוך של המודול. ניתן ליישם את המכונה עם מערכת פריסה יחידה עבור פריסה של מודול 96, 72 ו-60 ויש לה ויסות מכונות.
1. קבלת תא המחרוזת של תא המחרוזת האוטומטי. בחירת מחרוזת התא למנגנון הוויסות. המשך ויסות לתא המיתרים.
2. קבלת זכוכית וחומר EVA מקו הייצור. המשך ויסות לתא המיתרים.
3.איסוף מחרוזת התא ממנגנון הוויסות. הצבת מיתר התא ל-EVA לפי האלקטרודה החיובית והשלילית. העבר את המודול לאחר סיום כל הפעולות.
4. תא המיתרים יכול להשיג מיקום חזותי, מיקום סיבים אופטיים ומיצוב מכני.
פרמטר ראשי
פורמט מודול:(1400-2600)mm*(800-1100)mm
זמן מחזור: זמן המחרוזת עם מודול 10 או 12 הוא פחות מ-15 שניות לזמן של
מחרוזת עם 6 מודולים היא פחות מ-10 שניות
קיבולת מקסימלית: 2400 לשעה
משקל: 400 ק"ג
הספק נקוב: 4.5 קילוואט
לחץ:0.6-0.8 MPa
פורמט חיבור:Φ12
מימד (LXWXH): 3500 מ"מ*2500 מ"מ*2200 מ"מ
יתרון
1. המכונה משתמשת בחגורה ובמוט בורג אשר מונעים על ידי מנוע סרוו להעברה, ומונחה על ידי מסילה ליניארית, עם יתרונות כגון מיקום מדויק, ריצה יציבה ומהירות גבוהה.
2. לוחית יניקה עשויה מפוליאוריתן ואינה משאירה סימן על מיתר התא לאחר היניקה.
3. המכונה מצוידת בהגנה מפני כיבוי וכיבוי אוויר.
4. המכונה היא אוטומטית מלאה ללא התערבות אנושית.
5. דיוק האיתור של מחרוזת התא הוא ±0.3 מ"מ.
6. שש מחרוזות תאים עם מרווח בין 1~10 מ"מ.
7. מימד של מחרוזת התא הוא 125/156,6 ~ 12 יח'.
8. פס ראשי עם 2 פסים/3 פסים/4 פסים/5 פסים.
