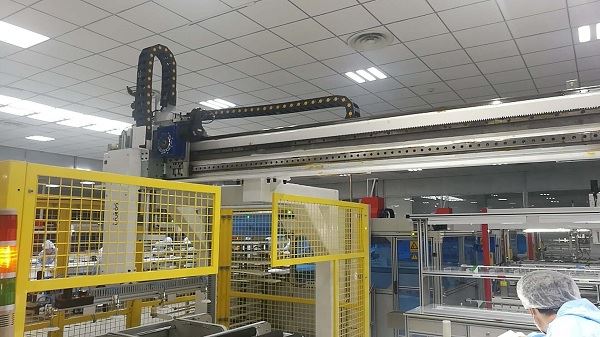

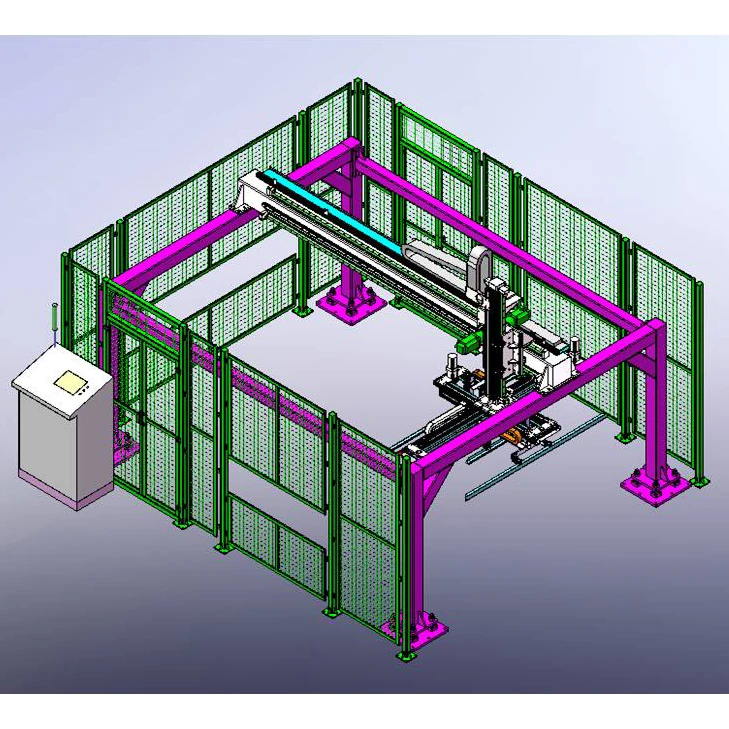

מטפל במסגרות

פונקציות ציוד ומבוא

1. צמיחת רכיבים פנימה והחוצה;
2. שיטת הילוכים: העברת רצועה סינכרונית;
3. לתפוס את המסגרת באופן אוטומטי ולהניח אותה על מכונת המסגור;
4. מנוע הסרוו מניע את החגורה הסינכרונית לנוע, מה שגורם לאוחז לנוע למיקום המיועד למיקום מדויק;
5. המבנה העיקרי של הציוד נעשה על ידי ריתוך מרובע;
6. שילובי צילינדרים מרובים לאחיזה קלה;
7. לזרוע הרובוט המסגור האוטומטי יש מבנה בצורת L, עם שלוחה קצרה יותר ומבנה יציב יותר;
8. שיטת בקרה: בקרת תנועה+כונן סרוו.

פרמטרי ביצועים עיקריים של הציוד

מפרטי רכיבים ישימים: רכיבים תואמים כוללים רכיבי זכוכית כפולה באורך של 1500 מ"מ-2000מ"מ וטווח רוחב של 600 מ"מ-1000מ"מ, כמו גם רכיבים קונבנציונליים
קצב עבודה: כ-29 שניות
כושר ייצור מקסימלי: כ-2979 חתיכות ליום
מפעיל מקוון: אין
משקל: כ-2100 ק"ג
הספק נקוב (KW): 5.62KW
צריכת גז (L/min): 10L/min
לחץ (MPa): 0.6-0.8MPa
רעש (dbA): ＜ 72dB
מידות חיצוניות (אורך x רוחב x גובה): 4100 מ"מ x 4770 מ"מ x 2300 מ"מ (כולל רשת מגן)

יתרונות מבוא

1. הציוד מונע על ידי מנוע סרוו, מונע על ידי גלגלי שיניים ומתלים, ומונחה על ידי מסילה מובילה ליניארית, שיש לה יתרונות של מיקום מדויק ותפעול חלק;
2. המכונה כולה מצוידת בגדר בטיחות, המספקת הגנה בטיחותית;
3. כל המכונה מצוידת בהגנה מפני כיבוי וגז;
4. כל תהליך אחיזת המסגרת הושלם על ידי בקרה פנאומטית, שהיא יעילה ונוחה;
5. ציוד בקרה אוטומטית לחלוטין, אין צורך בהתערבות כוח אדם;
6. ממשק התכנות פשוט וידידותי למשתמש.
