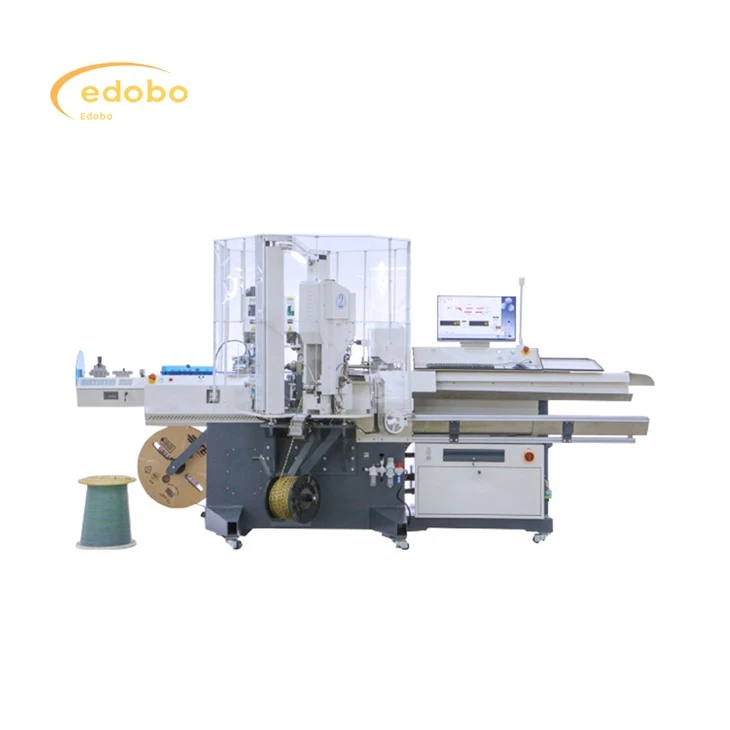

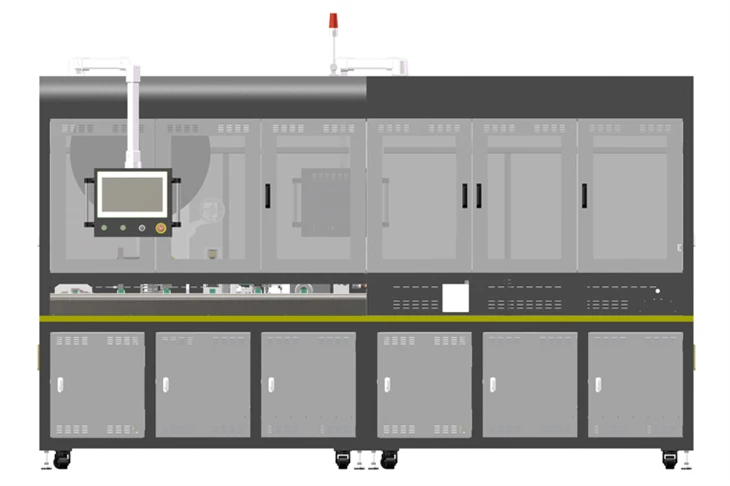

פאנל סולארי קו ייצור קו חיבור MC4

הרכבה של מחברים חיוביים ושליליים

עמוד שלילי (מחבר נשי):

1. קח דיור (מחבר נשי):התחל עם דיור המחבר הנשי.

2. תוספת טבעת לדיור (מחבר נשי):הכנס את טבעת ה- O לדיור הנשי.

3. הרכבה של Grommet & Collet (מחבר נשי):הרכיבו את הגלם והקולט עבור המחבר הנשי.

4. מציב את מכלול ה- Grommet לדיור (מחבר נשי):הכנס את הגלם וההתנהלות המורכבת לדיור הנשי.

5. הרכבת CAP (מחבר נשי):חבר את הכובע לדיור המחבר הנשי.

עמוד חיובי (מחבר זכר):

1. קח דיור (מחבר זכר):התחל עם דיור המחבר הזכר.

2. הרכבה של Grommet & Collet (מחבר זכר):הרכיבו את הגלם והקולט עבור המחבר הזכר.

3. מציג הרכבה לדיור לדיור (מחבר זכר):הכנס את הגלם וההתנהלות המורכבת לדיור הגברי.

4. הרכבה של CAP (מחבר זכר):חבר את הכובע לדיור המחבר הזכר.

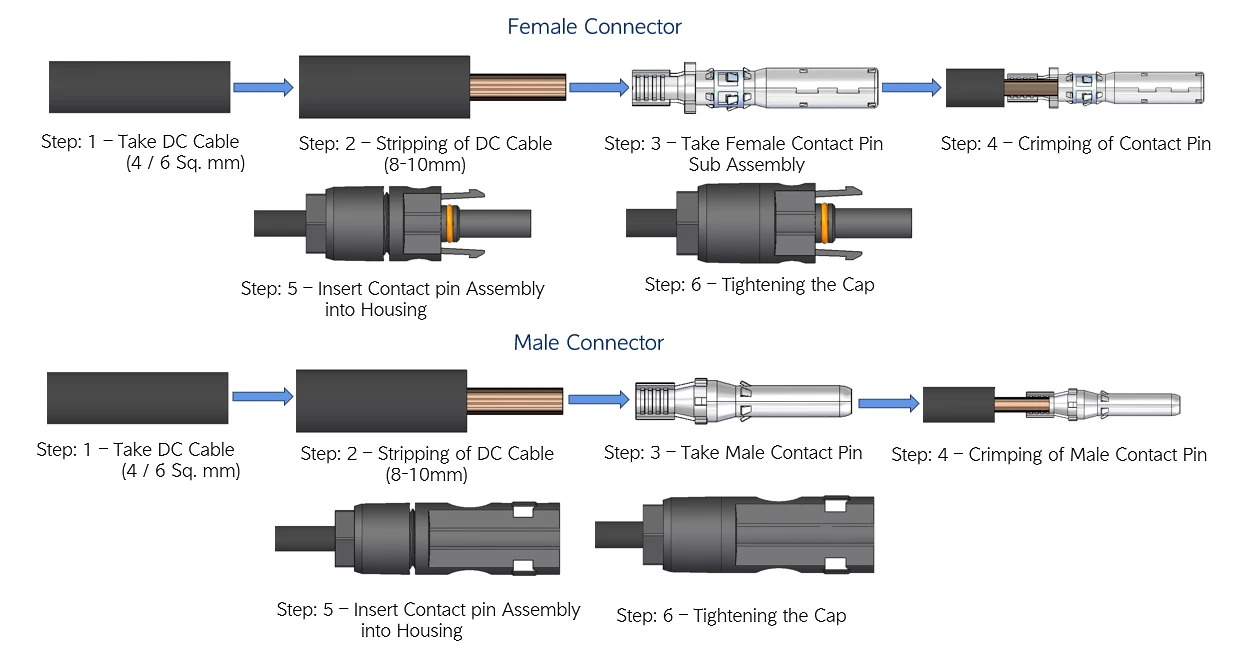

צעדי הלחיצה הטרמינליים כוללים בעיקר את הצעדים הבאים:

2. קח כבל DC:הכן כבל DC.

2. הכינו את הכבל:מפשיט אורך בידוד מכבל DC (חוט).

3. בחר את סיכת הקשר:קח את מכלול סיכת המגע הנקבה או הזכר

4. סיכת סיכת הקשר:הכניסו את החוט המופשט לסיכת המגע והשתמשו בכלי לחיצה כדי לחבר היטב את סיכת המגע לחוט.

5. הכנס לדיור:הכנס את אסיפת סיכות המגע המוגש לדיור המחבר.

6. הדק את הכובע:אבטח את הכובע על הדיור כדי להשלים את המחבר.

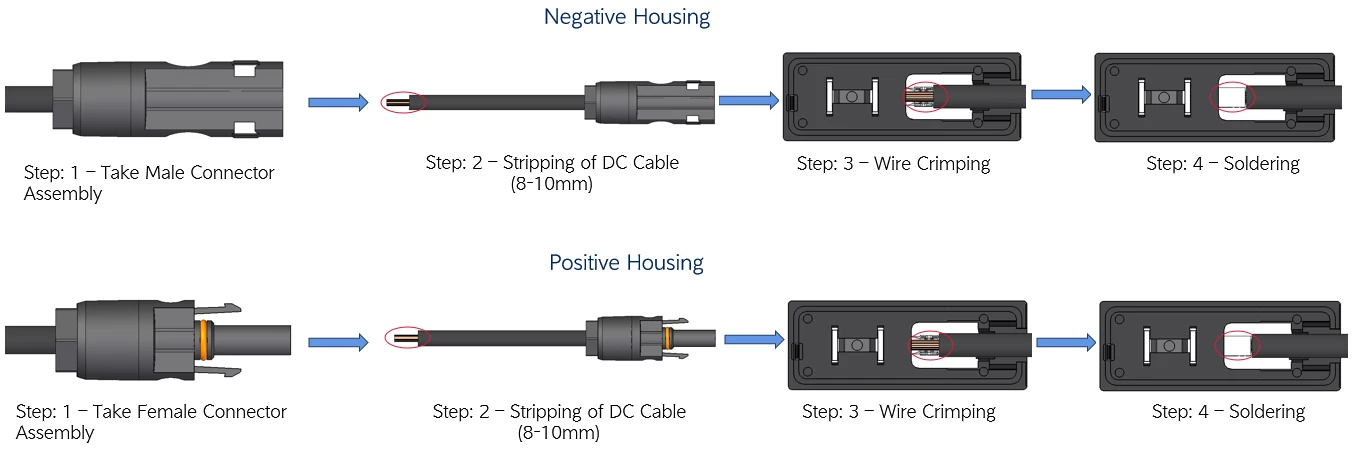

החוט שנמצאת ישירות בתיבת הצומת:

קח את מכלול המחברים:קח את מכלול המחברים הזכר או הנקבי.

להפשיט את הכבל:הרצועה 8-10 מ"מ של בידוד מכבל DC.

לחיצה על חוט:מגרד את החוט המופשט ישירות לתיבת הצומת. לתיבת הצומת יהיו מסופים פנימיים (לרוב לשוניות מתכת או מחברים) שנועדו לקבל ולהחזיק את החוט בבטחה.

הלחמה (קבועה):הלחם את החיבור. הלחמה תוסיף חוזק נוסף ויסייע במניעת קורוזיה בחיבור.

1. קו ייצור זה משמש בעיקר לתהליכים הבאים: טעינת כבלים, סידור כבלים, הזנת כבלים ויישור, חיתוך כבלים, לחיצת כבלים, בדיקה חזותית, החדרת מחברים, בורג מחברים וכו '.

2. מקורות הכוח הנדרשים הם חשמל ואוויר דחוס. כל יחידת תחנות עבודה ומסוע עובדות יחד קרוב להפוך לאחת.

3. החומר העיקרי המשמש בייצור המכונה כולה הוא מסגרת מרותכת, וכל החלקים המועדים לקורוזיה מקבלים טיפולי שטח כמו צביעה ואלקטרופילציה כדי להבטיח שום קורוזיה ומראה טוב בתקופת האחריות או אפילו יותר.

4. תכנון הציוד שוקל באופן מלא את הארגונומיה ובטיחות תפעול המפעל. הציוד יכול לספור אוטומטית את תפוקת הייצור.

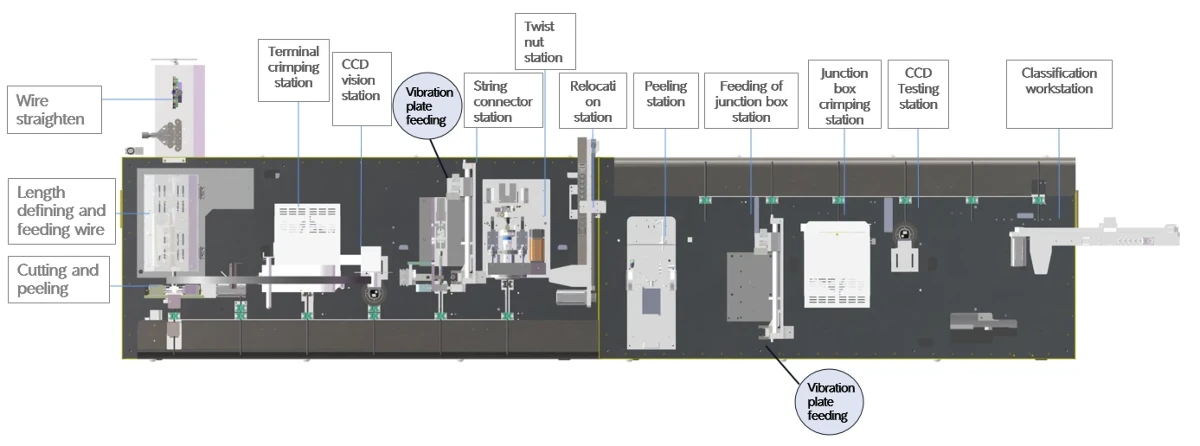

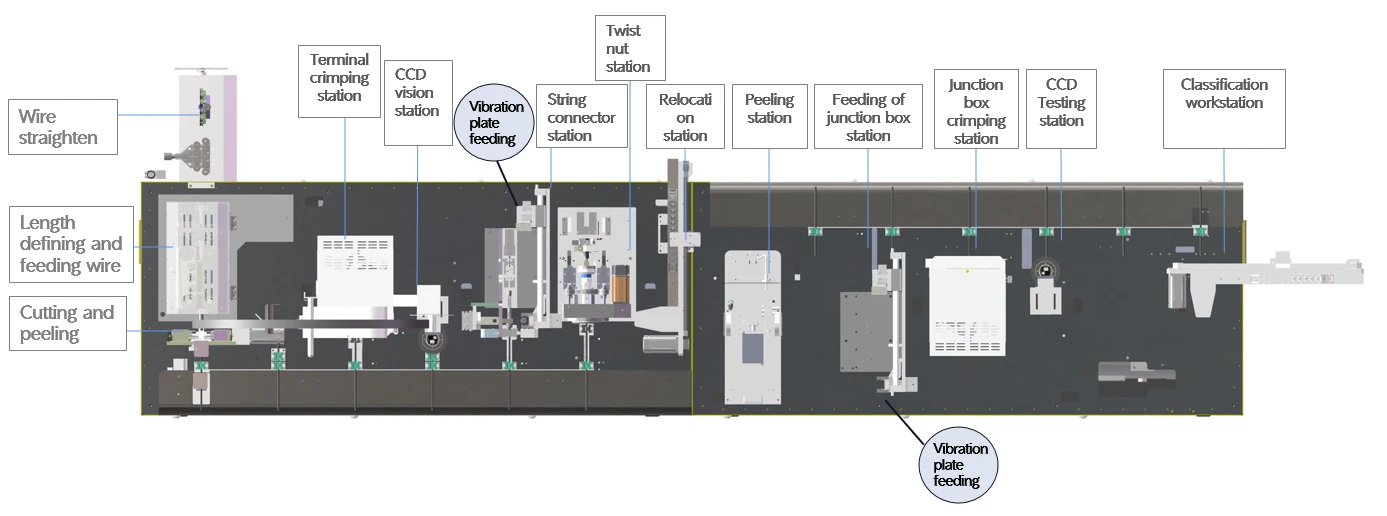

1. קו הייצור מתאים לעיבוד אוטומטי של כבלים פוטו -וולטאיים. פס הייצור זורם משמאל לימין ויכול להשיג הפשטת תיל, לחיצות סופניות, גילוי CCD, השחלת מחברים, פיתול אגוזים, תיבת צומת לחיצה, איתור CCD

2. קוטר החוט הרלוונטי: 4 מ"מ²

3. אורך קו: 15 0 mm -600 מ"מ, סובלנות ± 0.002 * l +1 מ"מ;

4. טווח אורך הקליפה: 1-9 מ"מ;

5. קצב ייצור: גדול יותר או שווה ל -4 שניות;

6. גודל מארח: 1200 × 4000 × 2400 מ"מ

7. מערכת הפעלה של מכונה אנושית: ממשק המסך הניתן לגעת הוא פשוט וברור, ומאפשר שליטה מהירה על פעולת המכונה. ניתן להגדיר ולשמור בקלות את כל הפרמטרים, והוראות ההפעלה מוצגות באופן אינטואיטיבי ופשוט באמצעות תמונות. זה מגיע עם פונקציה 4- הגנת סיסמא ברמה (עם הרשאות המחולקות למפעיל, בקרת איכות, טכנאי ומנהל), תאום תקלות ותיאום קוד תקלות לתחזוקה, השגת תחזוקה נוחה והפחתת עלויות;

8. מרבית תחנות העבודה משתמשות במוצרים בוגרים לשילוב כדי להבטיח יציבות המוצר;

9. אימוץ מערכת בקרת מנוע סרוו כדי להבטיח דיוק מוצרים;

10. התוכנית יכולה לאחסן עד 100 קבצים וניתן לגשת אליה על ידי בחירת מספר התוכנית. שרת מסד הנתונים אוסף נתוני ייצור ומארגן איכות עבור קו הייצור, מה שהופך אותו לנוח למערכת העליונה (MES או ERP) כדי לחלץ נתונים על נתונים ועקוב אחר נתוני עיבוד במהלך ייצור המוצרים דרך הרשת;
