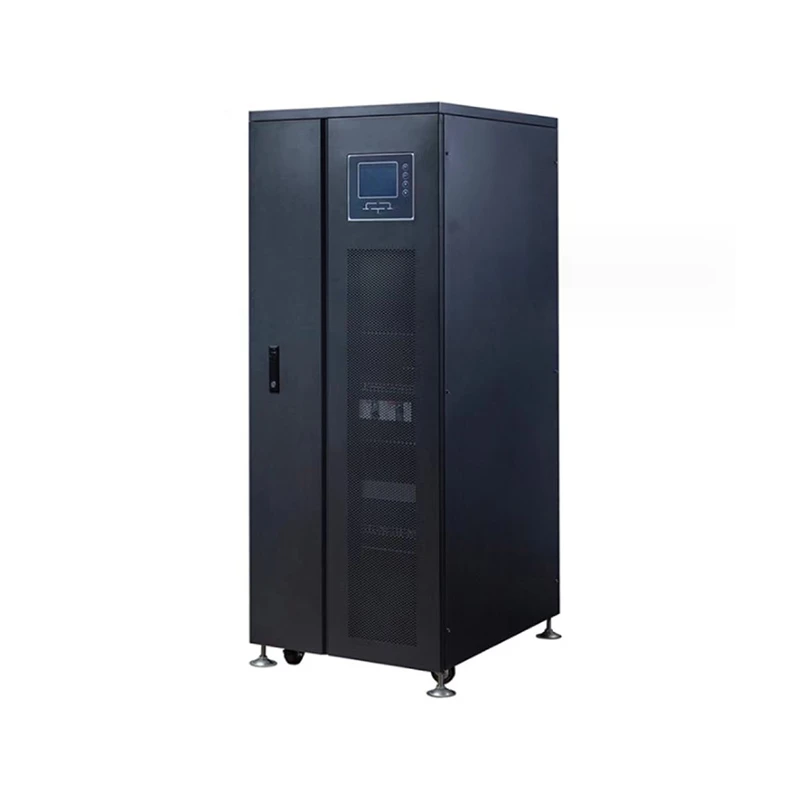

30kw Off Grid Inverter
תיאור
פרמטרים טכניים
סקירת מוצר:
המוצר יכול לספק הגנה אמינה על אספקת חשמל למרכזי נתונים גדולים, חדרי מחשב ברשת, כמו גם קישורי הכוח החשמליים של תחומים כמו ייצור, תעבורה ואנרגיה כדי לעמוד בדרישת האמינות הגבוהה של משתמשים בממירי הספק גדול. בהתבסס על טכנולוגיית הבקרה המדויקת של DSP ומכשירי ה-MCU המובנים הכפולים, המוצר יכול להוציא גלי סינוס יציבים וטהורים ולספק הגנה בטוחה ואמינה לאספקת חשמל למשתמשים
תכונות עיקריות:
מצב פעולה מתקדם
מעקב אחר תדרים, ייצוב מתח נעילת שלב, סינון רעשים ומניעת השפעה על ידי תנודות של רשת החשמל המומשים בפלט של המהפך
ערבות אספקת הכוח הטובה ביותר לציוד הטעינה של המשתמשים תרמה על ידי טכנולוגיית בקרת וקטור דיגיטלית מלאה המבוססת על עיבוד בזמן אמת על ידי DSP, MCU ו-DDC
LGBT יעיל (טכנולוגיית היפוך טרנזיסטור דו קוטבי של שער מבודד
תכונת מיתוג טובה במהירות גבוהה, מאפייני הפעלה של מתח גדול וזרם גדול, והנעת מתח של IGBT (ל-IGBT מהדור החמישי יש ירידת מתח רוויה נמוכה יותר ויעילות פעולה ואמינות גבוהה יותר).
יכולת הסתגלות גבוהה
מגוון רחב של תדר כניסה (45Hz ~ 65Hz) המממש פעולה יציבה של מחוללי דלק
יכולת טעינה גדולה
התאמה ליישומים תעשייתיים כמו מכונות וחותכי תיל
ביצועים אמינים
פונקציית בדיקת הפעלה לגילוי בזמן של סיכונים פוטנציאליים
יציבות ואמינות גבוהות מובטחות על ידי אינטגרציה של פונקציות כולל הגנת כניסת AC מעל מתח, כניסת AC תחת הגנת מתח, הגנת עומס יתר ביציאה, הגנת קצר חשמלי, הגנה על זרם יתר, הגנה על מתח על אפיק, הגנת התחממות יתר, הגנה מפני תקלות מאוורר, תקלת ספק כוח עזר הגנה, הגנת אזהרת סוללה מתחת למתח, הגנה מפני טעינת יתר של הסוללה וכו'.
פונקציית ניהול
LCD גדול, תצוגה חזותית של מצבי פעולה באמצעות תרשימי זרימה, לחצני מגע חכמים באייקונים נתונים טבלאיים, רשומות אירועים וכו'. ויזואליזציה של פרמטרים של המהפך באמצעות תקשורת עם מחשב באמצעות ממשק RS232/RS485 בעזרת תוכנת ניטור חכמה של המהפך.
ניהול סוללה חכם
טעינת סוללה חכמה: התאמה של פרמטר טעינת הסוללה בהתאם לתצורת הסוללה של המשתמש, ומעבר בין טעינה שוויונית למטען צף, טעינה מפצה טמפרטורה וניהול פריקה בהתאם לתנאי אספקת החשמל, מה שעשוי להאריך את חיי הסוללה. להפחית את הנטל של המנהל
זיהוי תקלות סוללה אינטליגנטי: מדידת פרמטרים בודדים, הצגת תוצאות המדידה על ה-LCD, והתרעה מיידית והודעה למנהל על כל תקלה בסוללה
הגדרות מותאמות אישית:
התאמה נכונה של פרמטרי הקלט בהתאם לתנאי אספקת החשמל המבוא
אינדקסים טכניים:
|
דגם: ED-TP- |
TP-10KW |
TP-20KW |
TP-30KW |
TP-50KW |
TP-60KW |
TP-80KW |
TP-100KW |
TP-150KW |
TP-200KW |
|
קיבולת מדורגת |
10KW |
20KW |
30KW |
50KW |
60KW |
80KW |
100KW |
150KW |
200KW |
|
אופן פעולה ועיקרון |
PWM (אפנון רוחב דופק) מבוסס על טכנולוגיית בקרה מדויקת DSP ו-MCU מובנים כפולים בידוד מוחלט של ספק הכוח במוצא |
||||||||
|
כניסת AC |
|||||||||
|
מספר שלב |
תלת פאזי +N+G |
||||||||
|
מתח |
AC220V/AC380V±20% |
||||||||
|
תדירות |
50Hz/60Hz±5% |
||||||||
|
כניסת DC |
|||||||||
|
מתח DC |
DC192V/DC220V/DC240V/DC384V |
DC384V |
|||||||
|
סוללה צפה |
13.6V מכל סוללה x כמות סוללה【13.6V×16 סוללות =217.6V】 |
||||||||
|
מתח ניתוק |
10.8V מכל סוללה x כמות סוללה【10.8V×16 סוללות =172.8V】 |
||||||||
|
פלט AC |
|||||||||
|
מספר שלב |
תלת פאזי +N+G |
||||||||
|
מתח |
AC220V/AC380V±1% (עומס קבוע) |
||||||||
|
תדירות |
50Hz/60Hz±5%(ספק רשת)50Hz±0.01%(סוללה) |
||||||||
|
יְעִילוּת |
גדול או שווה ל-90% (עומס: 100%) |
||||||||
|
צורת גל פלט |
גל סינוס |
||||||||
|
THD |
עומס ליניארי:<3%;non-linear load:<5% |
||||||||
|
חולף מתח עומס דינמי |
<±5%(jump from 0 to 100%) |
||||||||
|
זמן התאוששות מיידי |
<100ms |
||||||||
|
זמן המעבר בין הסוללה לאספקת החשמל |
3S-5S |
<4ms |
|||||||
|
מתח לא מאוזן |
<±3%<±1%(balanced load voltage) |
||||||||
|
קיבולת עומס יתר |
120%,20s;>150%, 100 אלפיות השנייה |
125%,20s;>150%,1s |
|||||||
|
אינדקסים של מערכת |
|||||||||
|
יעילות התפעול |
גדול או שווה ל-90% (עומס: 100%) |
||||||||
|
תקשורת מחשבים |
RS 232/RS 485 (מתאם רשת ניטור מרחוק SNMP) |
||||||||
|
טמפרטורת פעולה |
-10~40 מעלות |
||||||||
|
לחות יחסית |
0-90%(ללא עיבוי) |
||||||||
|
רַעַשׁ |
40-50dB |
50-60dB |
60-70dB |
||||||
|
מִבְנֶה |
|||||||||
|
מימדים חיצוניים |
580*750*920 |
608*728*1475 |
1138*795*1125 |
1138*945*1725 |
|||||
|
משקל (ק"ג) |
180 |
220 |
300 |
470 |
620 |
680 |
730 |
954 |
980 |
