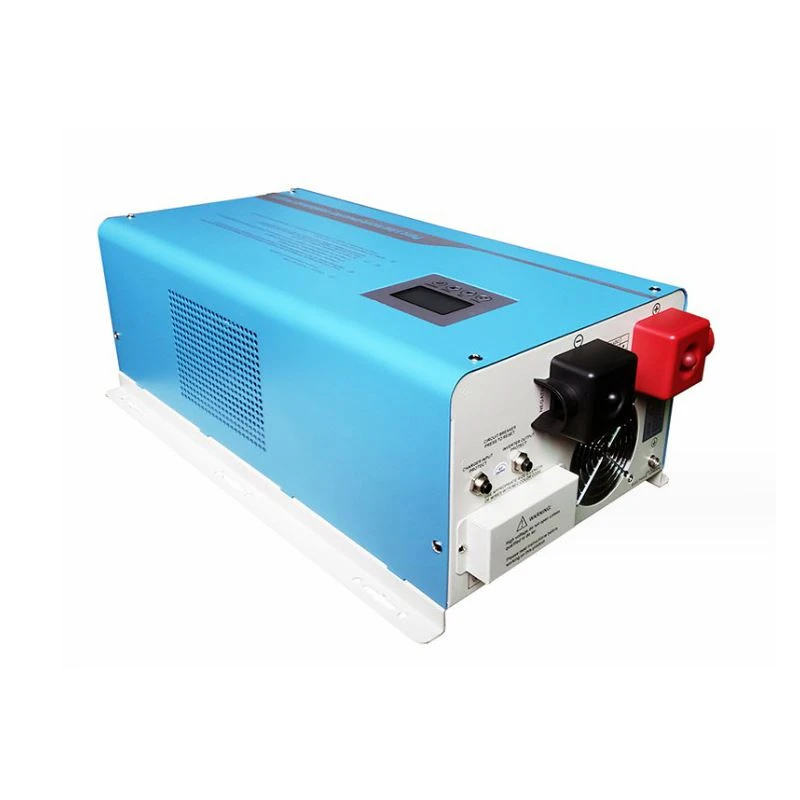

מהפך חד פאזי Off Grid
תיאור
פרמטרים טכניים
סקירת מוצר:
עם ה-MCUs הכפולים, המוצר מספק מתח טעינה וזרם טעינה שונים כדי לממש ניהול טעינה עבור סוללות מסוגים שונים. המצב המועדף על אספקת החשמל, מצב החיסכון באנרגיה ומצב מועדף הסוללה מוגדרים כולם על שולחן העבודה, ובכך מקלים על הצרכים של היישום השונים של המשתמשים. יש לו LCD. זה מיושם באופן נרחב על משפחות, בתי ספר, רחובות, הגנת גבולות, אזורי מרעה, ציוד תעשייתי, ציוד תקשורת לווייני, ציוד הנישא ברכב צבאי, אמבולנסים, ניידות משטרה, ספינות וכו'.
תכונות עיקריות:
ביצועים מצוינים בגלל עיצוב אינטליגנטי כפול של MCU
פלט גלי סינוס טהור לתאימות עם עומסים מסוגים שונים
הדמיה של מצב הפעולה של הציוד באמצעות טווח LCDA דיגיטלי רחב של מתח כניסה, פלט מדויק וייצוב מתח אוטומטי מלא
סוג סוללה וזרם טעינה ניתן להגדרה לניהול טעינה של סוללות מסוגים שונים של FT/FT-B
מצב מועדף של אספקת חשמל ניתנת להגדרה, מצב חיסכון באנרגיה ומצב מועדף על סוללה למתן מענה קל לצרכים של משתמשים שונים
פונקציות הגנה כוללות (הגנה על מתח יתר בסוללה, הגנה על סוללה מתחת למתח, הגנה מפני קצר חשמלי והגנה מפני טמפרטורת יתר)

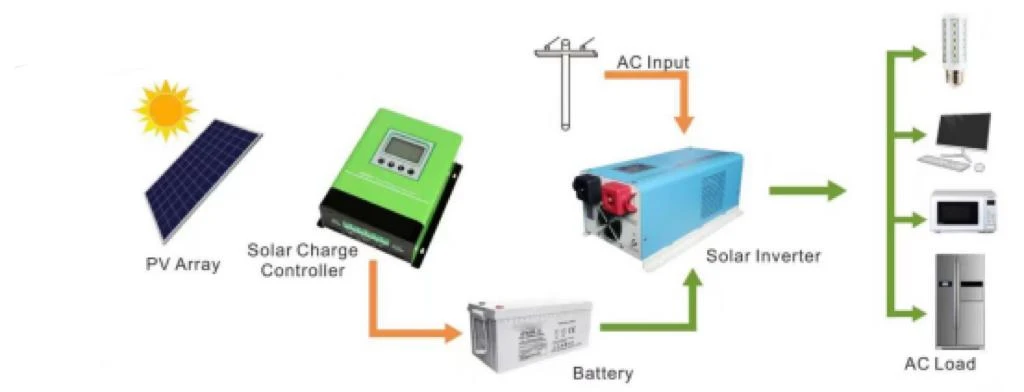

דיאגרמת יישום:
אינדקסים טכניים-1:
|
מצבl:ED-FT-B |
0.3KW |
0.5KW |
0.7KW |
0.7KW |
1KW |
|
כוח מדורג |
300W |
500W |
700W |
700W |
1000W |
|
סוֹלְלָה |
|||||
|
מתח מדורג |
12VDC/24VDC |
24VDC |
12VDC |
12VDC/24VDC |
|
|
קֶלֶט |
|||||
|
טווח מתח |
73-138VAC/145-275VAC |
||||
|
תדירות |
45-65הרץ |
||||
|
גודל מוצר: L*W*H(mm) |
302*122*188 |
316*149*215 |
|||
|
גודל חבילה: L*W*H(mm) |
375*195*260 |
410*215*280 |
|||
אינדקסים טכניים-2:
|
דגם: ED-FT |
1KW |
1.5KW |
2KW |
3KW |
4KW |
5KW |
6KW |
8KW |
|
כוח מדורג |
1000W |
1500W |
2000W |
3000W |
4000W |
5000W |
6000W |
8000W |
|
סוֹלְלָה |
||||||||
|
מתח מדורג |
12VDC/24VDC/48VDC |
24VDC/48VDC |
48VDC/96VDC |
|||||
|
זרם טעינה |
30A (ברירת מחדל)-CO-C6 |
|||||||
|
סוג בטריה |
UO-U7 |
|||||||
|
קֶלֶט |
||||||||
|
טווח מתח |
85-138VAC/170-275VAC |
|||||||
|
תדירות |
45-65הרץ |
|||||||
|
גודל מוצר: L*W*H(mm) |
486*247*179 |
555*307*189 |
653*332*260 |
|||||
|
גודל חבילה: L*W*H9mm) |
550*310*230 |
640*370*240 |
715*365*310 |
|||||
אינדקסים טכניים-3:
|
אינדקס טכני נפוץ |
|
|
תְפוּקָה |
|
|
טווח מתח |
110VAC/220VAC; ±5%(מצב היפוך) |
|
תדירות |
50/60Hz±1%(מצב היפוך) |
|
גל פלט |
גל סינוס טהור |
|
זמן המרה |
<10ms(Typical load) |
|
יְעִילוּת |
>85% (80% עומס התנגדות) |
|
להעמיס יותר מדי |
110-120%/30S;>160%/300ms; |
|
פונקציית הגנה |
הגנה מפני מתח יתר בסוללה, הגנה על סוללה תחת מתח, עומס יתר, הגנה, הגנה מפני קצר חשמלי, הגנת טמפרטורת יתר, וכו' |
|
תפעול של טמפרטורת סביבה |
תואר 0-40 |
|
טמפרטורת הסביבה לאחסון |
תואר -15-+50 |
|
סביבה תפעול/אחסון |
0-90% אין עיבוי |
